欧洲-级毛片内射

歐洲-級毛片內射: 您(nin)好!歡迎訪問江(jiang)蘇福嘉(jia)利建材科技有限公司!

灌漿料系列產品

聯系我們

江蘇福嘉利(li)建材科技有限公司(si)

QQ:1614055262

電話:400-660-6653

手機:15827152619

地址:江蘇(su)省南京市棲霞區靖安街道旁

湖北福嘉(jia)利建材科技有限公司

地址(zhi):武(wu)漢市(shi)東(dong)湖新技(ji)術(shu)開發(fa)區(qu)關南(nan)四路35號東(dong)港木業(ye)生產廠房(fang)2層237號(自(zi)貿區(qu)武(wu)漢片區(qu))

prev next

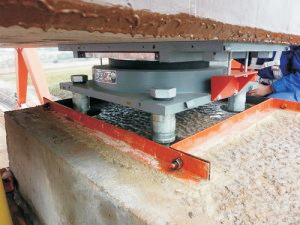

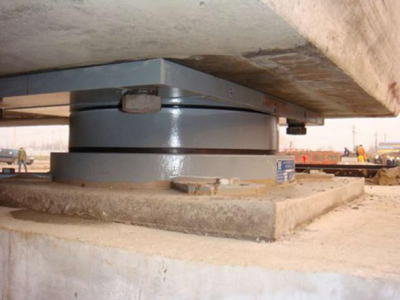

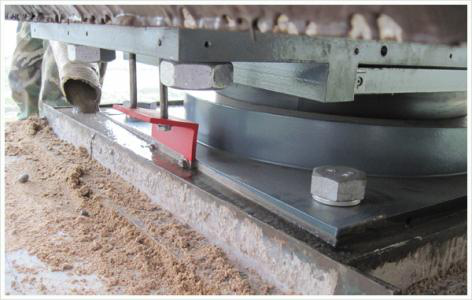

支座灌漿料

產(chan)品說明 產(chan)品說明 支(zhi)座灌(guan)漿料是一種(zhong)高(gao)性能(neng)聚(ju)合物改性水(shui)泥基灌(guan)漿材料,采用了多種(zhong)有機(ji)、無機(ji)添加(jia)劑,具(ju)有超早強、高(gao)強、無收縮、高(gao)耐磨的(de)等特性。適合于(yu)搶修、橋梁支(zhi)座錨固灌(guan)

立即咨詢
聯(lian)系熱線 400-660-6653

產品說明

產品說明
   支(zhi)座灌(guan)(guan)漿(jiang)料(liao)是一種高(gao)性能聚合物(wu)改性水泥基灌(guan)(guan)漿(jiang)材料(liao),采(cai)用了多種有機、無機添加劑(ji),具有超早強、高(gao)強、無收縮、高(gao)耐磨的等特性。適(shi)合于搶修(xiu)、橋梁支(zhi)座錨固灌(guan)(guan)漿(jiang)、軌(gui)道(dao)錨固灌(guan)(guan)漿(jiang)等,特別適(shi)合于高(gao)速鐵路、客運專線、高(gao)速公(gong)路等的支(zhi)座灌(guan)(guan)漿(jiang)。


產品特點
高流態、自流平、無收縮具有微膨脹性能、早強高強,后期強度超高,且不倒縮,較好的耐磨性及韌性、使用方便,成品為干拌砂漿,加水攪拌即可使用。
施工方法:
1.基礎處理:清掃設備基礎表面,不得有碎石、浮漿、灰塵、油污等雜物。灌漿前24h,設備基礎表面應充分濕潤。灌漿前1h應吸干積水。
2.確定灌漿方式:根據現場實際情況,選擇相應的灌漿方式,支座灌漿料因具有很好的流動性能,一般情況下,用"自重法灌漿"即可,即將漿料直接自模板口灌入,完全依靠漿料自重自行流平并填充整個灌注空間;也可采用"高位漏斗法灌漿"或"壓力法灌漿"進行灌漿。
3.支模:根據確定的灌漿方式和灌漿施工圖支設模板,模板必須支設嚴密、穩固,以防松動、漏漿。
4.灌漿料的攪拌:按產品合格證上推薦的水料比確定加水量,拌和用水應采用飲用水,水溫以10~65℃為宜,可采用機械或人工攪拌。采用機械攪拌時,攪拌時間一般為1~2分鐘。采用人工攪拌時,宜先加入2/3的用水量攪拌2分鐘,其后加入剩余用水量繼續攪拌至均勻。
5.灌漿:灌漿施工時應符合下列要求:
(1)漿料應從一側灌入,直至另一側溢出為止,以利于排出支座與混凝土基礎之間的空氣,使灌漿充實,不得從四側同時進行灌漿。
(2)灌漿開始后,必須連續進行,不能間斷,并應盡可能縮短灌漿時間。
(3)在灌漿過程中不宜振搗,必要時可用竹板條等進行拉動導流。
(4)每次灌漿層厚度不宜超過100mm。
(5)灌漿過程中如發現表面有泌水現象,可布撒少量干料,吸干水份。
(6)設備基礎灌漿完畢后,要剔除的部分應在灌漿層終凝前進行處理。
(7)在灌漿施工過程中直至脫模前,應避免灌漿層受到振動和碰撞,以免損壞未結硬的灌漿層。
(8)灌漿中如出現跑漿現象,應及時處理。
(9)當灌漿量較大時,應采用機械攪拌方式,以保證灌漿施工。
6、養護
(1)灌漿完畢后30分鐘內,應立即噴灑養護劑或覆蓋塑料薄膜并加蓋巖棉被等進行養護,或在灌漿層終凝后立即灑水保濕養護。
(2)冬季施工時,施工養護措施還應符合現行《水泥基灌漿材料運用技術規范》(GB/T50448-2015)的有關規定。

注意事項
(1)參考用量:2200~2400Kg/m3,水灰比14-16%。
(2)在干燥的條件下可保存3個月,如超過有效期經過檢驗合格后仍可使用。產品應在干燥、通風、蔭涼的場所儲存。包裝規格:小包裝25kg/袋,中包裝40kg/袋,大包裝50kg/袋。
主要技術指標
JT/T1130-2017橋梁支座灌漿材料

測試項目(mu) 性(xing)能指(zhi)標
早強I型 早強(qiang)II型 普通型
流(liu)動度(mm) 初始 ≥320 ≥320 ≥320
30min ≥280 ≥280 ≥290
凝結(jie)時間(min) 初(chu)凝 ≥30 ≥30 ≥60
終凝(ning) ≤180 ≤720
泌水(shui)率(%) 0
抗壓強(qiang)度(MPa) 2h ≥20
8h ≥20
24h ≥50 ≥40 ≥20
3d ≥40
28d ≥60 ≥60 ≥60
R56/R28 ≥1.0
抗(kang)折強度(du) 2h ≥4
8h ≥4
24h ≥10 ≥6 ≥4
3d ≥6
28d ≥10
F56/F28 ≥1.0
彈性模量(GPa) 28d ≥30
豎(shu)向膨脹率(%) 3h 0.1~2.0
24h與3h膨脹率(lv)之差 0.02~0.5
自由膨脹率
(水中養護)(%)
28d 0.02~0.1
注1:R28、R56分別為28d、56d抗壓強度
注2:F28、F56分別為28d、56d抗壓強度



在線留言訂購

留言訂購
關于我們

江蘇福嘉利建材科技有限公司

江蘇 福(fu)嘉利建材(cai)科技有限公司( 湖北(bei) 福(fu)嘉利建材(cai)科技有限公司 )是(shi)一(yi)家集研(yan)發、生產、銷售、技術服(fu)務為一(yi)體(ti)的(de)專(zhuan)業建材(cai)科技公司。公司一(yi)直專(zhuan)注(zhu)于混...

咨詢熱線 15827152619
?
